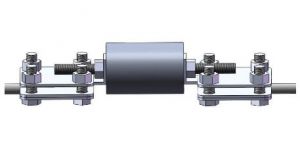

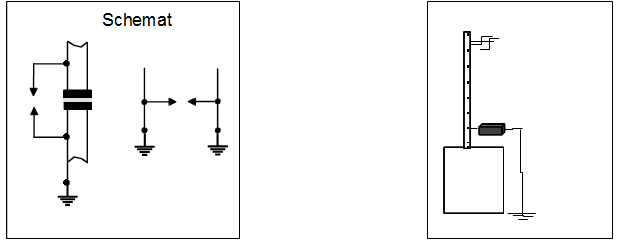

Iskiernik stosuje się wówczas, gdy dane urządzenie w warunkach normalnej pracy nie może być uziemione. W przypadku uderzenia pioruna w to właśnie urządzenie prąd pioruna musi być odprowadzony do ziemi. Iskrownik w warunkach normalnych zapewnia przerwę izolacyjną pomiędzy tym urządzeniem i ziemią. W przypadku wyładowania pioruna następuje zwarcie wewnątrz iskrownika, które zapewnia przepływ prądu pioruna do ziemi. Służy miedzy innymi do ochrony masztów antenowych.
- Służy do wyrównania potencjałów
- Prąd wyładowania In 100kA
- Przeznaczony do pracy na zewnątrz
Dane techniczne
TYP | IG-100/1 | IG-100/2,5 | IG-100/10 |
Napięcie zadziałania (50hz) | 1kV | 2,5kV | 10kV |
Impulsowe napięcie zadziałania (1,2/50us) | 2kV | 5kV | 15kV |
Znamionowy prąd wyładowczy (8/20us) | 100kA | 100kA | 50kA |
Rezystancja izolacji | <10 GΩ | <10 GΩ | <10 GΩ |
Montaż | Za pomocą złącz bednarka-drut lub bednarka-bednarka | ||
Temperatura pracy | - 30 oC / + 80 oC | ||
Obudowa średnica x długość | Stal nierdzewna Φ 40 x 150 mm | ||
Szczelność IP | IP68 | ||
Waga | 0,4 kg |

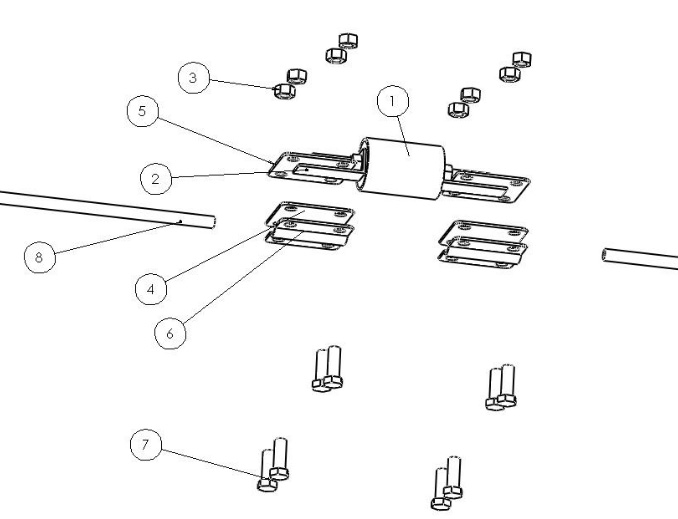

Instrukcja montażu iskrownika
- Rozkręcić złącze krzyżowe(21/2/28.1.0) na części (5),(4),(6),(3),(7) i ułożyć zgodnie z rysunkiem,
- pomiędzy blaszkami złącza (4),(6) zamontować drut (8) lub bednarkę,
- podstawę złącza (5) umieścić na blaszce iskiernika (2), pod blaszką iskiernika (2) umieścić złożone razem elementy (4),(8) i (6), założyć śruby (7) i skręcić nakrętkami (3).
